滾珠花鍵是一種直線導向產品，通過鋼球在精密研磨的花鍵軸的滾動槽中滾動，從而使花鍵母順暢地進行直線運動的同時傳遞扭矩。

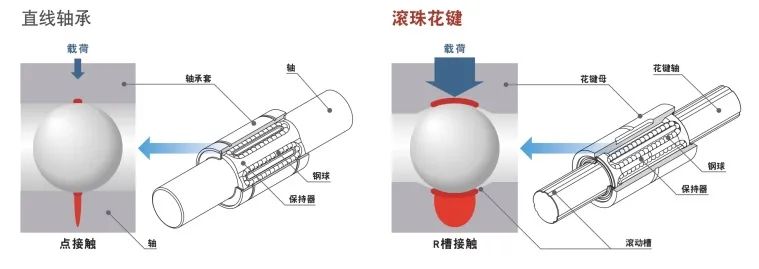

與直線軸承不同，滾珠花鍵具有滾動槽。滾動槽具有與鋼球類似的R形，因此可大幅度增加承載的載荷，實現高承載能力及長使用壽命。與直線軸承相比，其容許載荷為直線軸承的13倍，壽命約為直線軸承的2200倍。

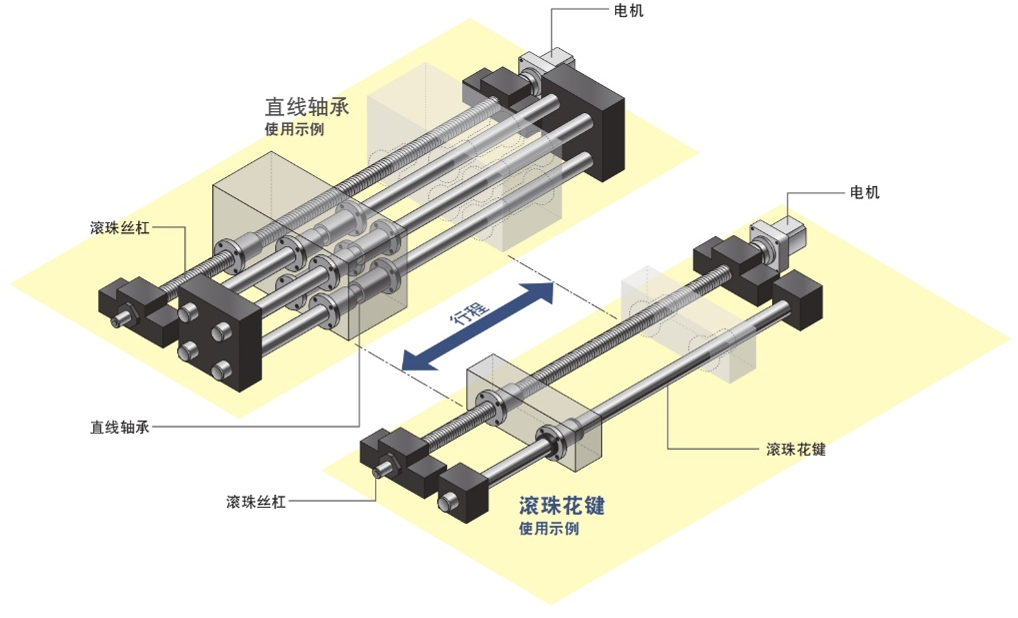

滾珠花鍵可通過單軸承受扭矩，因此與直線軸承相比，具有外圍關聯部件小、部件數量少等優勢，從而可使主要部件輕量化，降低總體成本。

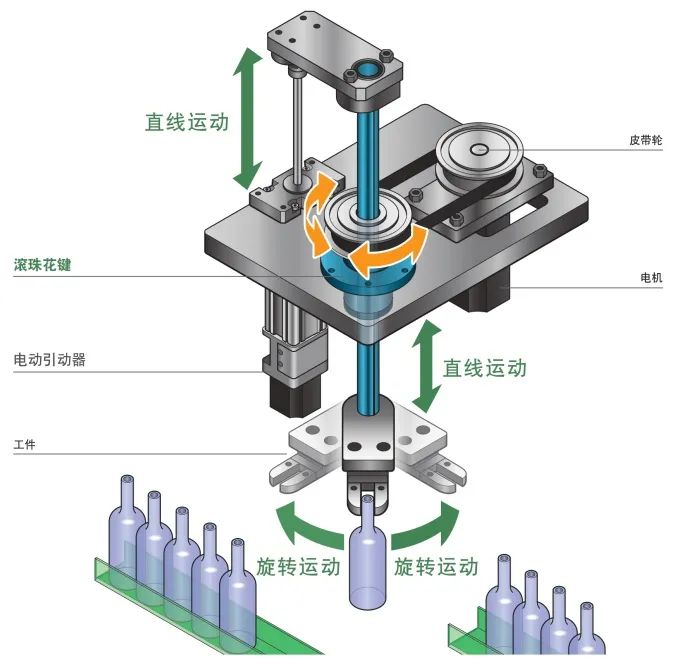

滾珠花鍵通過單軸傳遞扭矩，因此可實現直線及旋轉的組合運動。

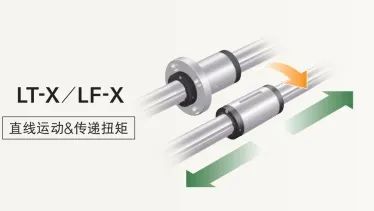

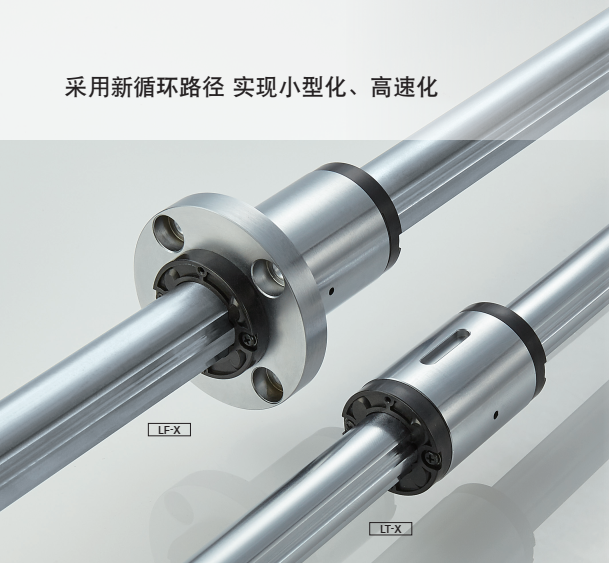

小型滾珠花鍵

LT-X／LF-X

采用新循環路徑，
實現花鍵母外徑形狀的小型化，
并可支持高速運行的小型滾珠花鍵。

產品優勢

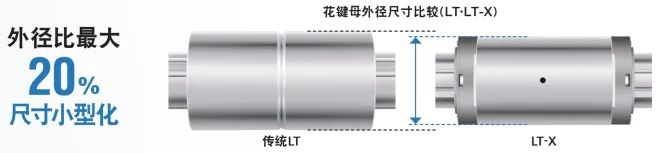

采用新循環路徑，使花鍵母外徑比傳統型號LT/LF型更小。

外徑比最大縮小20%（與本公司傳統產品相比較）。

實現基礎部的小型化設計。

通過新循環路徑使鋼球循環變?yōu)樽罴褷顟B(tài)，實現高速運行。

與傳統型號相比，滾動阻力的波動變小。

潤滑裝置QZ是安裝在花鍵母兩端的潤滑部件。通過向花鍵軸的滾動槽供給適量的潤滑油，可時刻在滾動體和滾動面之間形成油膜，從而大幅度延長潤滑保養的間隔時間。

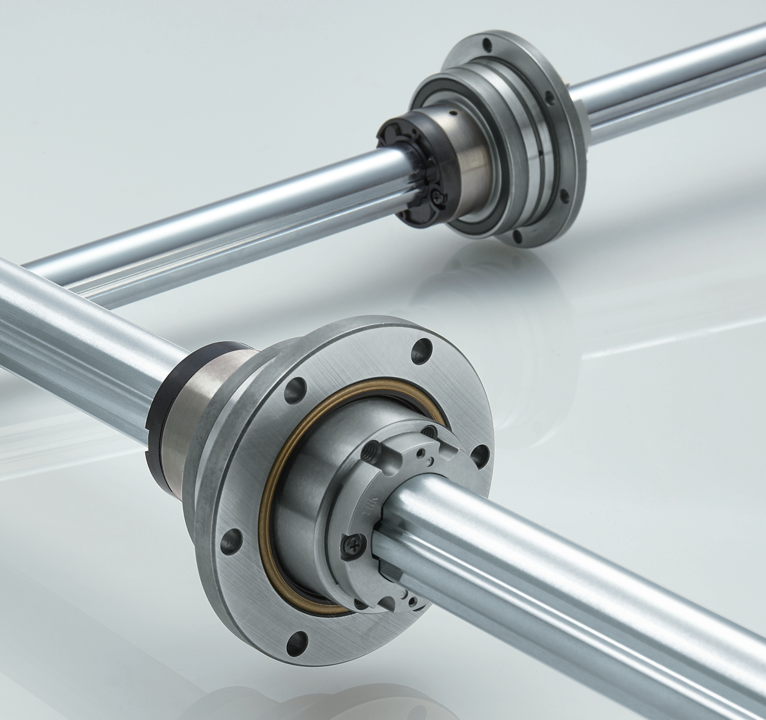

母旋轉式滾珠花鍵

LTR-V

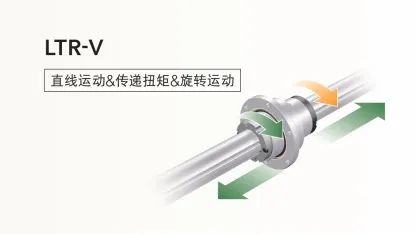

此為支撐軸承與LT-X花鍵母的外圓面直接組合成一體的輕量化、小型單元型滾珠花鍵。

產品優勢

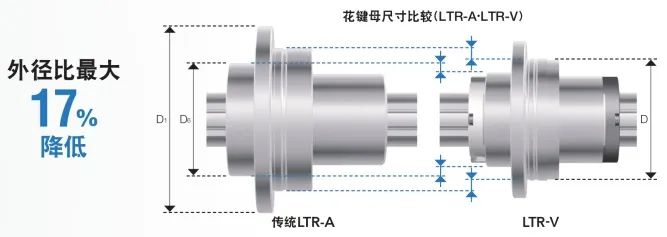

LTR-V型在滾珠花鍵部采用LT-X型，比傳統型號LTR-A型更小。

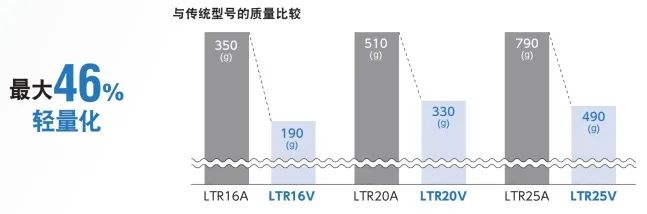

LTR-V型在滾珠花鍵部采用LT-X型，因此比傳統型號LTR-A型更輕。

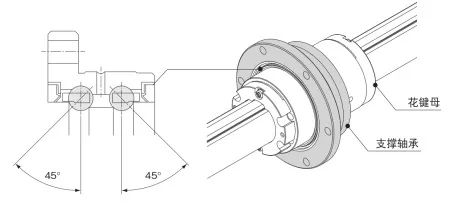

支撐軸承采用了抗力矩負荷能力強的45°接觸角。
